고속 백플레인 PCB는 AI 가속기 서버의 핵심 요소입니다. 이 고속 백플레인 PCB 기술은 데이터 전송 속도를 획기적으로 향상시키며, 서버의 처리 성능을 극대화합니다. 예를 들어, PCIe 5.0 기술의 도입으로 데이터 속도가 레인당 32GT/s로 두 배 증가하였습니다. 이러한 변화는 AI 워크로드를 지원하는 데 필수적이며, 리타이머를 통해 비트 오류율을 41%까지 줄이는 데 기여합니다. 따라서, 고속 백플레인 PCB는 AI 가속기 서버의 신뢰성과 효율성을 높이는 데 중요한 역할을 합니다.
핵심 내용
고속 백플레인 PCB는 AI 가속기 서버의 데이터 전송 속도를 두 배로 증가시킵니다.
신호 무결성을 보장하기 위해 커넥터 선택과 설계가 매우 중요합니다.
모듈성과 확장성을 통해 시스템의 성능을 쉽게 향상시킬 수 있습니다.
저손실 재료를 사용하면 데이터 전송 속도를 크게 개선할 수 있습니다.
PCIe 인터커넥트는 높은 대역폭과 낮은 지연 시간을 제공하여 성능을 극대화합니다.

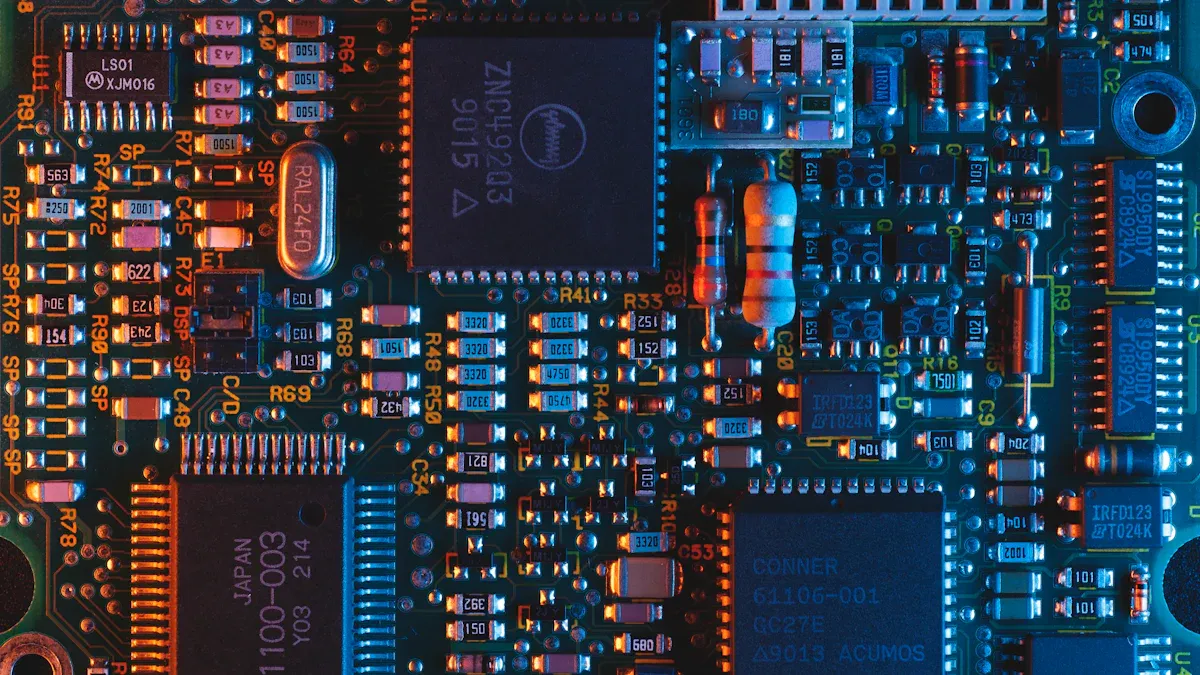

고속 백플레인 PCB 작동 원리
기본 개념
고속 백플레인 PCB의 기본 작동 원리는 신호 전송의 효율성을 극대화하는 것입니다. 이 PCB는 여러 개의 회로 기판을 연결하여 데이터 전송을 지원합니다. 고속 신호 장치의 배치가 합리적이어야 하며, 이는 신호의 지연을 최소화하는 데 기여합니다. 또한, 백플레인과 딸깍방울 카드 간의 임피던스 불연속성을 고려해야 합니다. 이러한 요소들은 신호 무결성을 보장하는 데 필수적입니다.
기술적 요소
고속 백플레인 PCB에서 신호 무결성을 보장하는 주요 기술적 요소는 다음과 같습니다:
초기 설계 단계에서의 주요 초점은 백플레인의 커넥터입니다. 커넥터 선택은 신호 무결성에 큰 영향을 미칩니다.
백 드릴링 기술은 소음 간섭을 줄이고 신호 무결성을 개선합니다. 이 기술은 고속 데이터 전송을 지원하는 데 필수적입니다.
커넥터 설계는 신호 라우팅의 용이성을 높입니다. 백플레인 커넥터는 신호 무결성의 주요 결정 요소로, 커넥터-트레이스 인터페이스에서 신호 저하를 방지하기 위해 시뮬레이션이 중요합니다.
이러한 기술적 요소들은 고속 백플레인 PCB의 성능을 극대화하는 데 기여합니다. 데이터 센터 아키텍처에서 시리얼 데이터의 레인당 224 Gbps로의 두 배 증가와 같은 최신 기술적 사양은 이러한 원리를 기반으로 합니다. 4단계 펄스 진폭 변조(PAM-4)를 통해 보드율을 두 배로 증가시키는 것도 이와 관련이 있습니다.
고속 백플레인 PCB는 다양한 응용 분야에서 사용되며, 특히 AI 가속기 서버와 같은 고속 데이터 전송이 필요한 시스템에서 그 중요성이 더욱 부각됩니다. 이러한 PCB는 신뢰성과 효율성을 높이며, 데이터 전송 속도를 향상시키는 데 기여합니다.

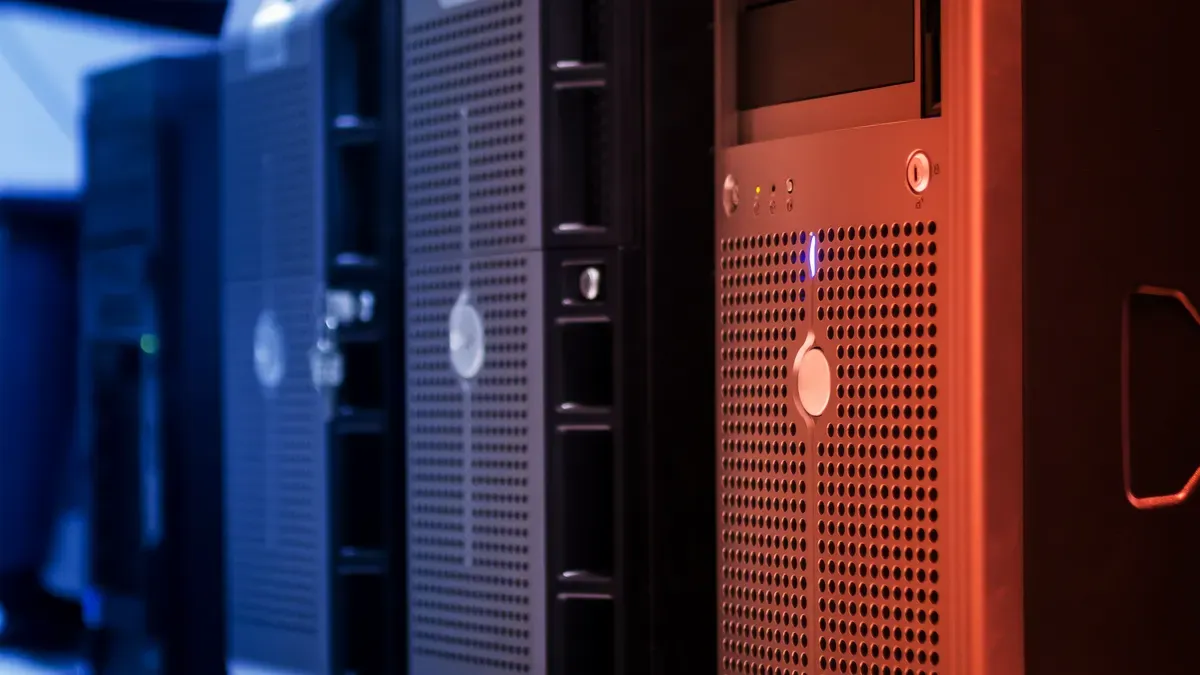

AI 서버 응용
실제 사례
고속 백플레인 PCB는 한국의 AI 가속기 서버에서 여러 가지 방식으로 활용되고 있습니다. 다음은 그 몇 가지 실제 사례입니다:
AI 가속기 서버에서 고속 백플레인 PCB의 적용은 GPU/CPU, HBM/DDR, 스토리지, 전원/쿨링, 네트워크와 같은 주요 부품의 원가에 영향을 미칩니다.
고속·저손실 CCL/프리프레그가 들어가는 보드는 가격 인상에 먼저 영향을 받습니다.
공급 병목이 발생할 경우, PCB/서브스트레이트의 단가 협상력이 커질 수 있습니다.
이러한 사례들은 고속 백플레인 PCB가 AI 서버의 성능과 효율성을 어떻게 향상시키는지를 잘 보여줍니다.
이점
고속 백플레인 PCB는 AI 서버의 확장성과 신뢰성을 크게 향상시킵니다. 다음은 그 주요 이점입니다:
요소 | 설명 |
|---|---|
모듈성 | 다중 보드 디자인은 시스템의 모듈성을 향상시켜 필요에 따라 구성 요소를 쉽게 추가하거나 교체할 수 있습니다. |
확장성 | 시스템이 성장함에 따라 추가 보드를 통합하여 성능을 향상시킬 수 있습니다. |
신뢰성 | 여러 PCB가 상호 연결되어 전기적, 기계적, 기능적 연결을 공유함으로써 시스템의 전반적인 신뢰성을 높입니다. |
또한, 고속 백플레인 PCB를 적용한 AI 서버는 전력 효율성을 개선하는 데도 기여합니다. 예를 들어, 데이터 센터 장비 제공업체가 저손실 재료를 사용하여 서버 백플레인을 재설계했습니다. 이로 인해 데이터 전송 속도가 25 Gbps에서 56 Gbps로 증가했습니다. 신호 무결성을 유지하면서 시스템의 처리 용량이 두 배로 증가했습니다.
이러한 이점들은 AI 서버의 성능을 극대화하고, 데이터 전송 속도를 향상시키며, 전반적인 시스템 효율성을 높이는 데 기여합니다.
설계 및 구현 팁
설계 고려사항
고속 백플레인 PCB를 설계할 때, 신호 무결성을 보장하는 것이 매우 중요합니다. 다음과 같은 요소를 고려해야 합니다:
핀배열 디자인
접지 핀 배치
신호 라우팅 계획
비아 설계
신호 무결성 분석
신호 무결성을 보장하기 위해 다음과 같은 간단한 가이드라인을 따르십시오. 이러한 요소들은 데이터 전송 품질을 높이는 데 기여합니다.
또한, 전자파 간섭을 최소화하기 위해 추가적인 그라운드핀을 사용하여 그라운드의 불안정성과 상호간섭(cross-talk)을 억제하는 것이 좋습니다. 이러한 설계 고려사항은 고속 백플레인 PCB의 성능을 극대화하는 데 필수적입니다.
재료와 층수의 영향
고속 백플레인 PCB의 재료 선택은 데이터 전송 품질에 큰 영향을 미칩니다. 다음과 같은 요소를 고려해야 합니다:
삽입 손실: 고속 백플레인 커넥터의 데이터시트는 특정 주파수에서의 삽입 손실을 신호 무결성 지표로 사용합니다.
임피던스: 커넥터는 특정 임피던스와 일치하도록 설계되어 있으며, 이는 데이터 전송 품질에 직접적인 영향을 미칩니다.
유도된 차동 크로스토크 노이즈: 짧은 상승 시간은 더 많은 차동 크로스토크를 생성하여 신호 품질을 저하시킬 수 있습니다.
장착 스타일: 스루홀 장착과 표면 장착 커넥터의 선택은 신호 전송에 영향을 미칩니다.
내구성 등급: 커넥터의 플러그/언플러그 사이클 수는 신뢰성에 영향을 미칩니다.
또한, 여러 층에 걸쳐 다중 전력 평면을 사용하는 것은 PCB 전력 평면의 총 전류 용량을 증가시키는 효과적인 방법입니다. 이러한 설계와 재료 선택은 고속 백플레인 PCB의 성능을 최적화하는 데 중요한 역할을 합니다.
PCB 제조 요구사항
PCIe 인터커넥트
고속 백플레인 PCB에서 PCIe 인터커넥트는 데이터 전송의 핵심 요소입니다. PCIe는 높은 대역폭과 낮은 지연 시간을 제공하여 AI 가속기 서버의 성능을 극대화합니다. 이를 통해 데이터 전송 속도를 높이고, 시스템의 전반적인 효율성을 향상시킵니다. 다음은 PCIe 인터커넥트의 주요 특징입니다:
고속 전송: PCIe는 레인당 최대 32GT/s의 속도를 지원하여 대량의 데이터를 신속하게 처리합니다.
신뢰성: PCIe는 오류 수정 기능을 내장하여 데이터 전송의 신뢰성을 높입니다.
확장성: 여러 장치를 동시에 연결할 수 있어 시스템 확장이 용이합니다.
GPU 연결
고속 백플레인 PCB의 GPU 연결 방식은 AI 서버의 병렬 처리 성능에 큰 영향을 미칩니다. 다음 표는 GPU 연결의 주요 요소와 그 설명을 정리한 것입니다:
요소 | 설명 |
|---|---|
병렬 데이터 회선 | 고속 전송을 통해 데이터 전송 속도를 높임. |
직렬 회선 | 장거리 전송 및 저간섭을 통해 데이터 전송의 신뢰성을 높임. |
설계 | 최적의 성능을 위해 PCB 설계가 중요함. |
접지 | 잡음과 혼선을 줄이기 위해 필수적임. |
차폐 | 외부 간섭을 방지하여 데이터 전송의 정확도를 높임. |
NVIDIA Blackwell 아키텍처는 CPU에 비해 데이터베이스 쿼리 속도를 18배 향상시킵니다. 또한, NVLink-C2C 기술을 활용하여 고대역폭 메모리 성능을 극대화하고, TCO 비용을 5배 절감하는 성과를 달성했습니다. 이러한 기술들은 AI 가속기 서버의 성능을 더욱 향상시키는 데 기여합니다.
PCB 제조 과정에서 품질 관리 기준도 매우 중요합니다. 다음 표는 주요 검사 항목과 그 설명을 정리한 것입니다:
검사 항목 | 설명 |
|---|---|
외관검사 | 정기품질검사 |
X-ray 테스트 | BGA, QFN 및 기타 용접 조인트의 문제 확인 |
자동 광학 검사 | 잘못된 납땜, 단락, 부품 누락 확인 |
온라인 테스트 | – |
기능 테스트 | 제공된 테스트 단계 기준에 따라 수행 |
이러한 제조 요구사항을 충족함으로써, 고속 백플레인 PCB는 AI 가속기 서버의 성능을 극대화하고, 데이터 전송의 신뢰성을 높이는 데 기여합니다.
고속 백플레인 PCB는 AI 가속기 서버의 성능을 극대화하는 데 필수적입니다. 이 기술은 데이터 전송 속도를 향상시키고, 시스템의 신뢰성을 높입니다. 향후 시장은 더욱 성장할 것으로 예상됩니다. 예를 들어, 2025년에는 시장 규모가 91억 6천만 달러에 이를 것으로 보이며, 2031년에는 128억 달러에 도달할 것으로 전망됩니다.
연도 | 시장 규모 (달러) | 연평균 성장률 (%) |
|---|---|---|
2025 | 9,160,000,000 | – |
2026 | 9,710,000,000 | 5.67 |
2031 | 12,800,000,000 | – |
또한, 액체 냉각 인프라의 확장과 HDI 기술의 발전은 AI 서버의 성능을 더욱 향상시킬 것입니다. 이러한 발전은 고속 백플레인 PCB의 지속적인 역할을 더욱 강조합니다. AI 가속기 서버에서 이 기술의 중요성은 앞으로도 계속 증가할 것입니다.
