AI 글래스, AR 글래스, 실시간 번역 글래스, 비전 웨어러블 시장에서 PCBA 소형화는 양산 성패를 결정합니다. 업계 데이터는 AI glasses PCBA 연구개발 실패의 60%가 PCB 소형화 부족에서 비롯된다고 지적합니다. 좁은 프레임 안에 고성능 PCBA를 안정적으로 넣는 방법이 핵심 질문입니다. 리지드-플렉스 구조는 소형화, 내충격성, 고주파 성능을 동시에 해결하는 열쇠입니다. 본문은 설계, 재료, 공정, 검사 흐름을 상세히 다룹니다.

핵심 내용

• PCB 크기를 25×35mm 이하로 유지하세요. 이 크기를 넘으면 수율이 65%로 떨어집니다.

• 리지드-플렉스 일체형 구조를 사용하세요. 커넥터와 케이블을 없애 충격과 진동에 강합니다.

• 미세 선폭 0.12–0.15mm와 01005 부품 실장 정밀도 ±0.02mm를 지키세요. SAP 공정이 도움이 됩니다.

• 리지드부와 플렉스부의 열팽창 계수(CTE)를 맞추세요. 온도 변화에도 층간 분리가 생기지 않습니다.

• AOI와 X-ray 검사로 솔더 조인트 품질을 확인하세요. 수율을 높이는 마지막 단계입니다.

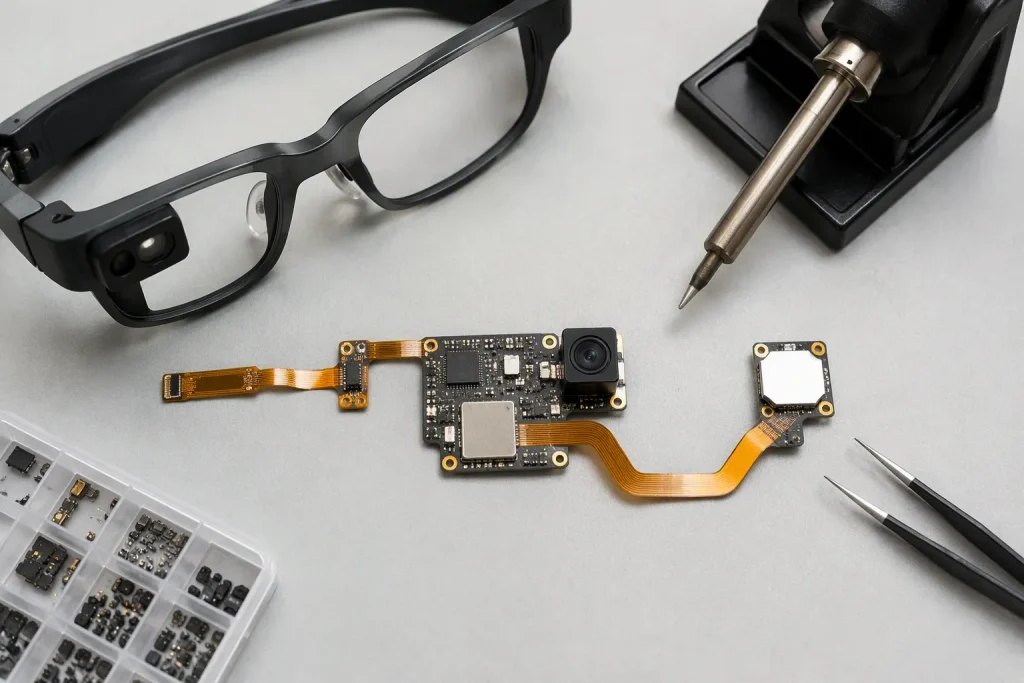

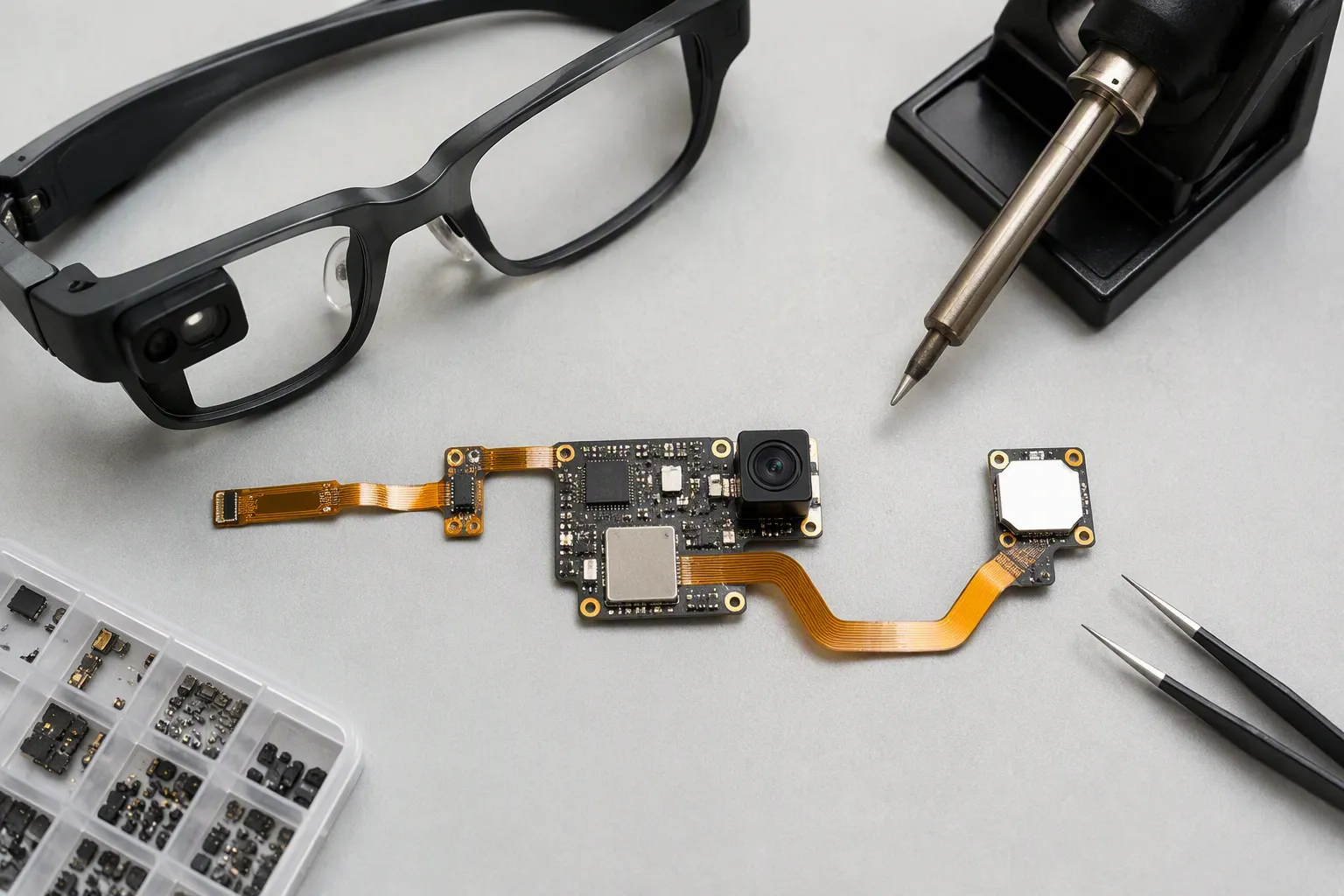

AI 글래스 PCBA 모듈 구성

AI 글래스에서 PCBA가 담당하는 역할

AI 글래스, AR 글래스, 실시간 번역 글래스, 비전 웨어러블은 모두 착용자의 시야와 움직임에 맞춰 실시간으로 데이터를 처리합니다. 이 제품군에서 AI 글래스 PCBA는 연산, 센싱, 무선 통신, 전원 관리를 하나로 통합 제어하는 두뇌 역할을 합니다. 이미지 센서가 포착한 영상은 PCBA 위의 프로세서로 전달되고, 번역 엔진과 무선 모듈이 동시에 작동합니다. 배터리 전력은 전원 관리 회로를 거쳐 각 부품에 분배됩니다. 이 모든 기능이 손바닥보다 작은 공간에서 이루어져야 합니다.

시장은 소형화, 저전력, 리지드-플렉스 PCB, 정밀 실장을 동시에 요구합니다. 고객의 핵심 고충은 크기 극소화와 모듈 통합의 어려움입니다. IPC-6013은 플렉서블 기판의 신뢰성 기준을 규정하며, 설계 단계부터 이 기준을 반영해야 합니다. 업계 분석가들은 소형화 R&D 실패가 전체 프로젝트 실패의 상당 부분을 차지한다고 지적합니다.

소형화가 요구하는 핵심 성능 지표

소형화 목표는 명확합니다. PCB 크기는 25×35mm 이하로 유지해야 합니다. 이 크기를 초과하면 어셈블리 수율이 65%로 하락합니다. 수율 하락은 곧 원가 상승과 납기 지연으로 이어집니다. 따라서 설계 초기부터 크기 목표를 고정하고 모든 배치 결정을 이 기준에 맞춰야 합니다.

리지드-플렉스 구조는 이 목표를 달성하는 핵심 수단입니다. 리지드부는 프로세서와 메모리를 지지하고, 플렉스부는 좁은 프레임 곡면을 따라 배선을 연결합니다. 0201 소자와 미세 피치 BGA를 적용하면 동일 면적에 더 많은 기능을 실장할 수 있습니다. 현미경 검사는 미세 피치 BGA의 솔더 조인트 품질을 확인하는 필수 공정입니다. 이 세 가지 요소가 결합할 때 25×35mm 이하의 AI 글래스 PCBA가 안정적으로 양산됩니다.

리지드-플렉스 PCBA의 역할

리지드부와 플렉스부의 기능 분담

리지드-플렉스 PCBA는 단단한 리지드부와 유연한 플렉스부를 하나의 기판으로 결합합니다. 리지드부는 프로세서, 메모리, 전원 관리 IC를 지지합니다. 플렉스부는 좁은 프레임 곡면을 따라 신호와 전력을 전달합니다. 이 분담 구조는 보드 간 커넥터와 납땜 케이블 어셈블리를 제거합니다. 커넥터가 사라지면 접촉 불량 지점도 함께 사라집니다. 결과적으로 부품 수가 줄고 조립 공정이 단순해집니다.

AI 글래스 PCBA 설계자는 이 분담을 초기 단계에서 확정해야 합니다. 리지드부와 플렉스부의 경계 위치는 안테나 배치와 배터리 공간에 직접 영향을 줍니다. Bonysn은 FPC와 리지드-플렉스 기판을 자체 공정으로 생산하며, 0201 소자와 미세 피치 BGA 실장을 지원합니다. IPC-6013은 플렉서블 기판의 굽힘 신뢰성 기준을 규정합니다. 설계자는 이 기준을 적층 구조에 반영해야 합니다.

일체형 구조와 내충격·내진동 이점

일체형 구조는 충격과 진동에 강합니다. 스마트 글래스는 착용자의 움직임을 항상 따라갑니다. 걷기, 고개 돌리기, 착탈 동작이 반복되면 접합부에 응력이 집중됩니다. 커넥터와 케이블은 이런 반복 응력에 취약합니다. 리지드-플렉스 일체형 구조는 응력을 플렉스부 전체로 분산합니다. 이 특성은 스마트 글래스에 특히 적합합니다.

고주파 애플리케이션에서도 이 구조는 유리합니다. 플렉스부는 제어된 임피던스를 유지하며 신호 손실을 최소화합니다. 무선 모듈과 안테나 급전부 사이의 경로가 짧아지면 삽입 손실이 줄어듭니다. 다음 표는 두 구조의 차이를 정리합니다.

항목	커넥터·케이블 조립	리지드-플렉스 일체형
접촉 불량 지점	다수 존재	구조적으로 제거
충격·진동 내성	접합부에 응력 집중	플렉스부로 분산
고주파 신호 손실	경로 길어 손실 증가	경로 단축, 임피던스 제어
조립 공정	다단 조립 필요	단일 모듈 조립

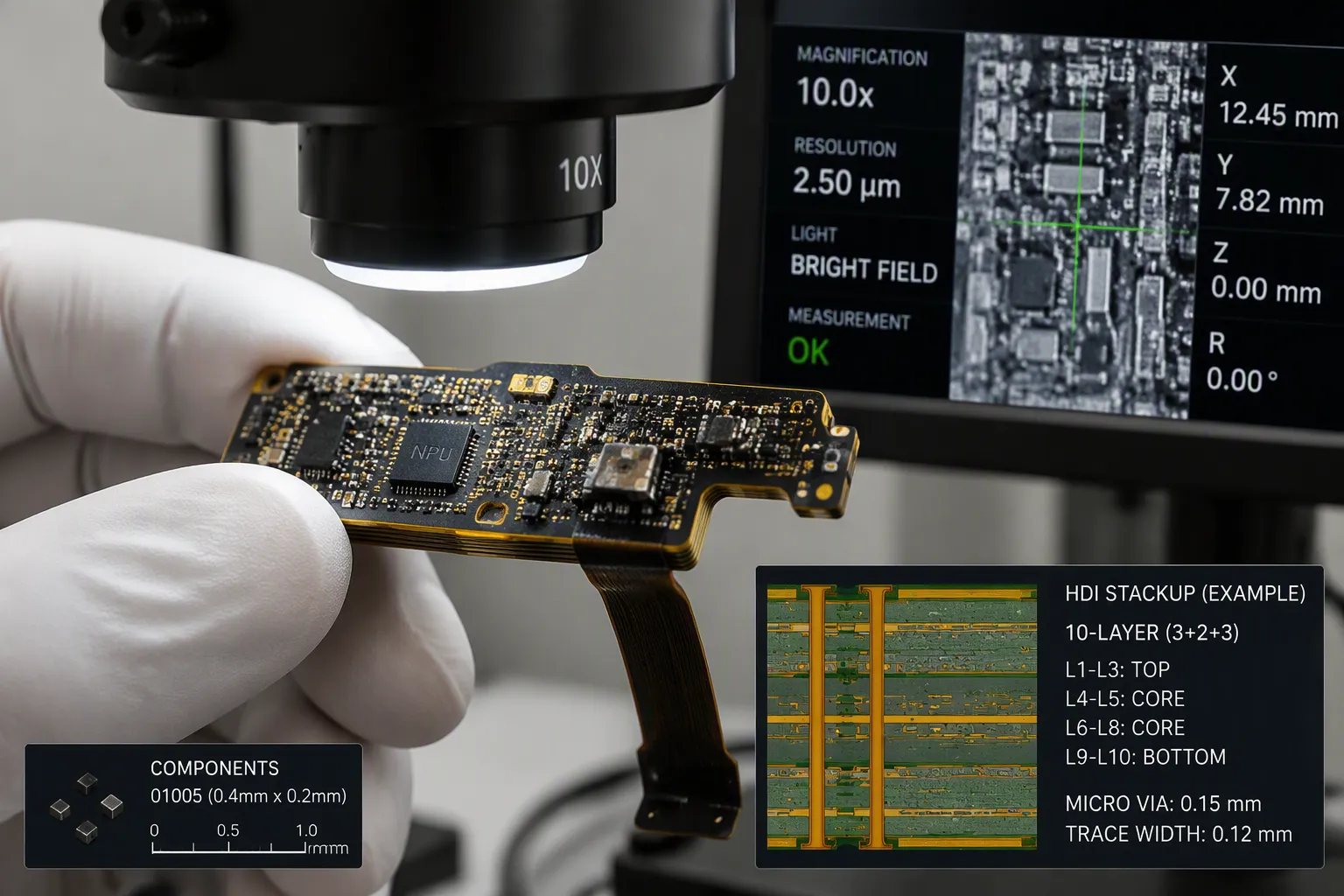

고밀도 배선과 초소형 부품 실장

미세 선폭·미세 피치 구현

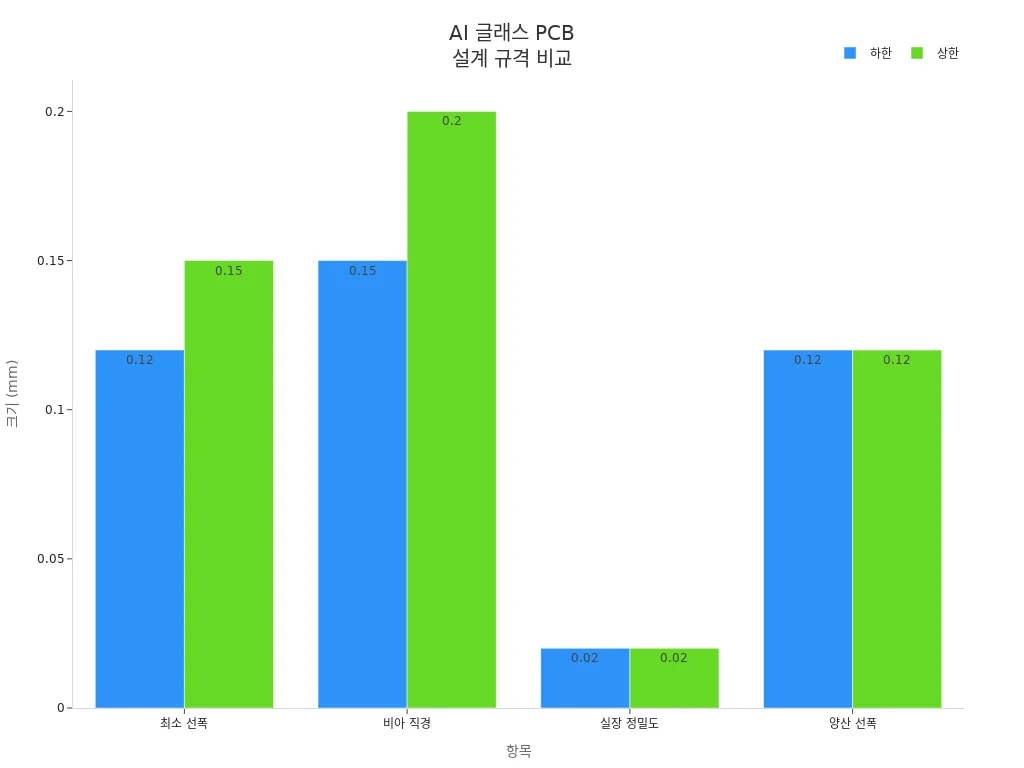

AI 글래스 PCBA의 소형화는 배선 밀도에서 시작합니다. 업계는 최소 선폭 0.12–0.15 mm를 요구합니다. 선폭이 0.12 mm 미만으로 내려가면 에칭 단선 위험이 30% 증가합니다. 비아 직경은 0.15–0.20 mm 수준이며, 마이크로 비아는 0.20 mm, 드릴 정밀도는 ±0.01 mm를 유지합니다. 01005 칩 실장 정밀도는 ±0.02 mm입니다. 이 기준을 놓치면 부품 쉬프트율이 15%를 초과할 수 있습니다.

SAP(반가법) 공정은 이 정밀도를 뒷받침합니다. 박막 동 도금 5 μm에서 시작해 패터닝 후 35 μm(1 oz)까지 도금하며, 선폭 정밀도 ±0.01 mm를 달성합니다. 이 공정은 IPC-TM-650 2.3.17을 준수합니다. Bonysn은 0.12 mm 선폭 양산 능력을 갖추고 12×15 mm 최소 사이즈까지 대응합니다. 80만 장 이상의 소형 폼팩터 PCB 납품 실적이 이 능력을 뒷받침합니다.

고밀도 레이어 스택업과 부품 배치

레이어 스택업은 8–12층이 일반적입니다. 대칭 HDI 구조인 3+2+3 형태를 주로 사용합니다. 층간 두께는 0.08–0.10 mm이며, 적층판 0.15 mm/층과 프리프레그 0.05 mm/장을 조합합니다. 이 구조는 좁은 프레임에서 신호와 전력을 안정적으로 분리합니다.

항목	요구/업계 수준	비고
최소 선폭	0.12–0.15 mm	0.12 mm 미만 시 에칭 단선 위험 30% 증가
비아 직경	0.15–0.20 mm	마이크로 비아 0.20 mm, 드릴 정밀도 ±0.01 mm
레이어 스택업	8–12층	일반적으로 3+2+3 대칭 HDI 구조
층간 두께	0.08–0.10 mm	적층판 0.15 mm/층, 프리프레그 0.05 mm/장
01005 칩 실장 정밀도	±0.02 mm	미달 시 부품 쉬프트율 15% 초과 가능

솔더 마스크는 액상 포토이미지저블 타입을 사용합니다. 두께는 15–20 μm이며, 패드 크리핑 방지를 위해 커버리지 0.05 mm 이상을 확보합니다. 치수 검사는 로트별 50장 샘플링으로 진행하고, ±0.001 mm 정밀도로 측정하며 치수 수율 목표는 99.5% 이상입니다. 기포율은 IPC-A-600G Class 3 기준 1% 이하를 요구합니다. Bonysn은 FPC와 리지드-플렉스 기판을 자체 공정으로 생산하며, 0201 소자와 미세 피치 BGA 실장, 현미경 검사를 통해 이 기준을 검증합니다.

소형화 PCBA 재료 선택 가이드

기판·접착제·솔더마스크 기준

리지드-플렉스 PCB 재료 선택은 소형화 신뢰성의 첫 번째 관문입니다. 기판은 IPC-4202에 정의된 폴리이미드 베이스 유전체를 사용합니다. 이 재료는 유연성과 내열성을 동시에 제공합니다. 금속 클래드 유전체는 IPC-4204의 압연 구리(RA 구리)를 적용합니다. RA 구리는 전착 구리보다 플렉스 피로 저항성이 우수하여 굽힘 영역에서 신뢰성을 높입니다.

접착층은 IPC-4203 준수 아크릴 접착제를 사용합니다. 이 접착제는 구리를 유전체에 접합하고 커버레이를 부착합니다. IPC-2223은 접착층 두께가 전체 적층 두께의 10%를 초과하지 않아야 한다고 권장합니다. 이 기준을 초과하면 굽힘 반경에서 층간 분리가 발생할 수 있습니다. 솔더마스크는 리지드 영역에 사용하며, 플렉스 영역은 커버레이로 보호합니다. 커버레이는 굽힘 응력을 더 잘 견딥니다. 보강재는 리지드-투-플렉스 전이 영역의 응력을 최소화하기 위해 배치합니다. Bonysn은 IPC-6013 Class 3 기준에 따라 리지드-플렉스 기판을 생산하며, 이 가이드라인이 접착제 및 보강재 선택을 안내합니다.

저유전율·저손실 소재와 신뢰성 균형

AI 글래스 PCBA는 5G 및 Wi-Fi 6E 대역에서 동작하므로 저유전율·저손실 소재가 필수적입니다. IPC-4202는 저유전율 폴리이미드 재료를 정의하며, 이는 고주파 신호 손실을 줄입니다. 소산 계수(Df)가 낮을수록 삽입 손실이 감소합니다. 설계자는 유전 성능과 기계적 유연성 사이의 균형을 유지해야 합니다. 굽힘 영역에서 그라운드 플레인은 솔리드 구리 대신 해칭된 폴리곤으로 설계합니다. 이는 굽힘 응력을 분산시킵니다.

열팽창 계수(CTE) 정합은 신뢰성의 핵심 요소입니다. 리지드부 FR-4의 CTE와 플렉스부 폴리이미드의 CTE가 일치하지 않으면 온도 변동 시 박리가 발생합니다. Bonysn 엔지니어는 재료 사양이 설계 수율에 직접적인 영향을 미친다고 조언합니다. 굽힘부에는 비아와 패드를 사용하지 않으며, 비아는 리지드-투-플렉스 경계로부터 최소 20 mil 이상 이격합니다. 10 mil 미만 도체는 중립 굽힘축 내부에 배치하여 압축 응력을 견디도록 합니다. 이러한 설계 규칙을 따르면 AI 글래스 PCBA의 수명 주기에서 굽힘 신뢰성을 확보할 수 있습니다.

AI 글래스 PCBA 소형화 설계 4단계

스택업 기획과 선폭 정의

소형화 설계의 첫 단계는 스택업 기획입니다. 설계자는 8층 이상의 고밀도 대칭 HDI 구조를 구성합니다. 일반적인 배열은 Signal–GND–Power–Signal–Signal–Power–GND–Signal 순서를 따릅니다. 층간 두께는 0.08–0.10 mm로 유지하며, 두께 공차는 ±0.01 mm 이내로 관리합니다. IPC-A-600G Class 3 기준에 따라 기포율 1% 이하를 충족해야 합니다. 적층판은 Shengyi S2116, 프리프레그는 Panasonic R-1515를 선정하면 열적 안정성을 확보할 수 있습니다.

두 번째 단계는 선폭 정의입니다. 신호 배선은 0.12–0.15 mm, 마이크로 비아는 0.15–0.20 mm로 미세화합니다. 50Ω 임피던스 제어가 필수적이며, 전원 배선은 0.20 mm로 1A 전류를 지원합니다. 선폭이 0.12 mm 미만으로 내려가면 에칭 단선 위험이 30% 증가합니다. 이 경우 SAP(반가법) 공정을 적용해야 합니다. SAP 공정은 박막 동 도금 5 μm에서 시작해 35 μm까지 도금하며, ±0.01 mm 선폭 정밀도를 달성합니다. 드릴 정밀도 ±0.01 mm와 GB/T 4677 공차 ±0.05 mm를 동시에 확보해야 합니다.

부품 레이아웃과 배선 최적화

세 번째 단계는 부품 레이아웃입니다. 기능별 영역을 구분하고 최단 배선 원칙을 적용합니다. 프로세서(Qualcomm XR2 Gen 2)는 중앙에 배치하여 방열 대칭을 확보합니다. 카메라와 마이크는 가장자리에, Wi-Fi 6 모듈은 외곽에 배치하여 간섭을 줄입니다. 01005 부품(0.4×0.2 mm)을 통합하려면 실장 정밀도 ±0.02 mm를 달성해야 합니다. 이 기준을 놓치면 부품 쉬프트율이 15%를 초과합니다. 부품 간 간격은 0.1 mm 이상을 유지하며, Altium Designer 23과 DFM(JPE-DFM 7.0)으로 충돌을 감지합니다.

네 번째 단계는 배선 최적화입니다. Wi-Fi 6 고주파 배선은 표면층에 배치하고 임피던스를 47.5–52.5Ω으로 제어합니다. 전원 배선에는 비아를 회피하여 IR 드롭을 최소화합니다. IPC-2221 6.2에 따라 센서 신호에 0.1 mm 이상의 접지 차폐를 추가합니다. 디커플링 커패시터는 IC 전원 핀에 최대한 근접하게 배치하여 저인덕턴스 경로를 확보합니다. DC-DC 컨버터에는 입력 필터를 적용하여 전류 루프를 최소화합니다. 고속 신호는 상승·하강 시간을 고려해야 하며, 100kHz 신호도 고조파가 GHz 대역까지 확장되어 EMI 문제를 유발할 수 있습니다. 잘 설계된 EMI 차폐는 간섭을 차단하고 제품 성능과 신뢰성을 내재화합니다.

안테나·오디오 항간섭 설계

안테나 급전부와 접지 배치 전략

AI 글래스의 무선 성능은 안테나 급전부와 접지 배치에 크게 좌우됩니다. 급전선은 표면층에 짧게 배치하고, 기준 접지면과의 간격을 일정하게 유지해야 합니다. 이때 신호 경로의 임피던스는 50Ω으로 제어하며, Wi-Fi 6 대역에서는 47.5–52.5Ω 범위를 유지합니다. 접지면에 슬롯이나 분할이 생기면 귀환 전류 경로가 끊어져 방사 효율이 떨어집니다. 따라서 급전부 주변은 연속된 접지 구리로 채우고, 비아를 촘촘히 배치하여 접지 루프를 안정화합니다.

안테나와 배터리, 카메라 모듈, 스피커는 서로 멀리 배치합니다. 금속 부품이 급전부 근처에 있으면 방사 패턴이 왜곡됩니다. 리지드-플렉스 구조는 플렉스부를 곡면을 따라 접어 안테나를 프레임 외곽으로 이동시킬 수 있습니다. Bonysn은 FPC와 리지드-플렉스 기판을 자체 공정으로 생산하며, 미세 피치 BGA 실장과 현미경 검사로 급전부 조인트 품질을 검증합니다. IPC-2221 6.2는 고주파 배선에 접지 차폐를 권장하며, 이 기준은 안테나 급전선에도 동일하게 적용됩니다.

오디오 신호와 전원 노이즈 격리

오디오 신호는 전원 노이즈에 민감합니다. 마이크 입력선과 스피커 출력선은 DC-DC 컨버터와 전력 배선에서 물리적으로 분리합니다. 두 신호가 같은 층을 지나야 할 때는 접지 트레이스를 사이에 두고, 최소 0.1 mm 이상의 접지 차폐를 확보합니다. 이는 IPC-2221 6.2의 센서 신호 차폐 원칙과 같은 맥락입니다. 디커플링 커패시터는 오디오 IC 전원 핀에 최대한 근접하게 배치하여 저인덕턴스 경로를 만듭니다.

접지 분리는 단일 지점에서 연결하는 방식이 효과적입니다. 아날로그 접지와 디지털 접지를 한 지점에서 합치면 접지 루프가 줄어듭니다. 전원 배선은 비아를 피해 IR 드롭을 최소화하고, DC-DC 컨버터 입력단에는 필터를 적용하여 전류 루프를 좁힙니다. 100kHz 신호도 고조파가 GHz 대역까지 확장되어 EMI를 유발할 수 있으므로, 차폐와 접지 설계는 소형화와 함께 초기 단계에서 확정해야 합니다. 이렇게 하면 25×35mm 이하의 좁은 보드에서도 안정적인 오디오와 무선 성능을 동시에 확보할 수 있습니다.

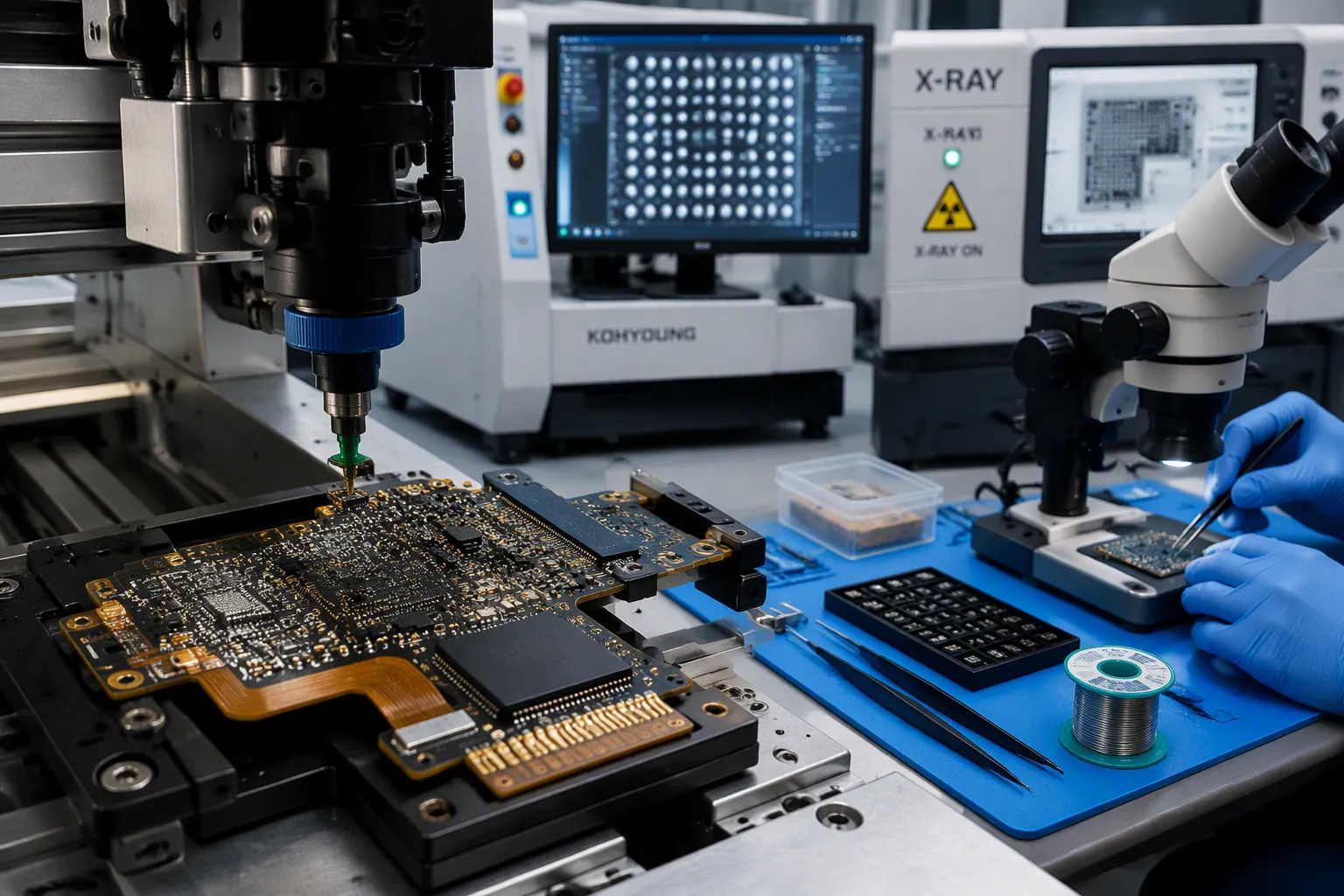

소형화 실장 수율 향상 방안

미세 부품 실장과 리플로우 프로파일 관리

01005 칩과 마이크로 BGA를 25×35mm 이하 기판에 실장하려면 장비 위치 정밀도와 최종 부품-온-패드 정확도를 분리하여 관리해야 합니다. 픽앤플레이스 장비는 ±30 μm @ 3σ 수준의 위치 정밀도를 확보하며, QA는 피듀셜 보정과 초도품 측정으로 이 능력을 검증합니다. 오프셋이 발생하면 보드 피듀셜 오차, 피더 공급, 인식 반복성, 프로그램 좌표, 페이스트 오프셋을 각각 분리하여 분석한 후 배치 프로그램을 수정합니다. 이 분리 과정을 생략하면 페이스트 인쇄 편차가 기계 좌표 오차로 잘못 보정됩니다.

01005 부품은 올바른 좌표에서도 노즐 접촉점에서 PCB가 휘면 본체가 균열될 수 있습니다. 3.5 N의 배치 하중에서 저항 균열이 발생하므로, Z-높이, 오버트래블, 하향 하중, 배치 속도를 실제 패널에서 검증하고 1 N 수준의 저하중 설정을 적용합니다. 지지핀은 실장 영역 아래에 배치하되 하면 피처와 접촉하지 않도록 패널 레일과 컷아웃을 고려합니다.

리플로우 프로파일은 혼합 열 질량을 기준으로 개발합니다. SAC 합금은 승온 1.25 또는 1.5 °C/s, 피크 240–245 °C, TAL 약 60초를 적용합니다. 열전대는 히든 어레이 패키지, 고밀도 01005 영역, 중구리 영역, 열적 지배 부품에 배치하여 오븐 설정이 단일 위치가 아닌 전체 보드를 기준으로 이루어지도록 합니다. IPC-7530B는 리플로우 프로파일 개발 가이드이며, IPC J-STD-001J는 솔더링 공정 제어를 확립합니다. 열 민감 재료나 휨 민감 패키지에는 용융 146 °C, 피크 175 °C, TAL 100–120초의 저온 리플로우를 별도 공정으로 확립합니다.

SAP·솔더마스크·검사 기반 신뢰성 대책

솔더 페이스트 인쇄 품질은 수율을 직접 좌우합니다. 01005 패드는 길이 및 폭 200–220 μm, 간격 160 μm 이하로 설계하며, 스텐실 에퍼처는 최소 100 μm를 확보합니다. 면적비가 0.6 이하로 떨어지면 불완전 이형 위험이 커져 IPC-7525 기준에 따라 tombstoning과 bridging 결함이 발생합니다. Bonysn은 전주도금 스텐실 공정에서 97.9% 수율을, 전해연마 레이저컷 스텐실에서 97.5% 수율을 기록했습니다. 매끄러운 개구부 벽이 페이스트 이형성을 향상시키기 때문입니다.

공정 파라미터	권장 값
스텐실 두께	75–100 μm
인쇄 속도	8 mm/s
인쇄 하중	5–6 kg
인쇄 갭	제로
페이스트 타입	Type 4 또는 Type 5 (15–38 μm)
페이스트 커버리지	패드 대비 85–95%

검사는 AOI로 페이스트 볼륨을 검증하고, X-ray로 미세 피치 BGA의 솔더 조인트를 확인합니다. Bonysn은 현미경 검사와 0201 소자 실장 역량을 통해 이 기준을 검증합니다. 5G 통신, AI 컴퓨팅, 자동차 레이더 같은 고신뢰성 응용은 동일한 검사 기준을 참고합니다. AI 글래스 PCBA 양산에서 이 검사 체계는 수율 확보의 마지막 관문입니다.

AI 글래스 PCBA 소형화는 리지드-플렉스 일체형 구조, 고밀도 배선, 정밀 재료 선택, 체계적인 4단계 설계, 항간섭 설계, 수율 및 신뢰성 확보라는 여섯 가지 축으로 완성됩니다. PCB 크기 25×35mm 이하 유지와 안정적인 양산 수율이 성공을 결정합니다. 설계 개념부터 검사 공정까지 일관된 관점을 유지하는 것이 중요합니다. 검증된 제조사와의 협업은 이러한 요구사항을 현실로 만드는 지름길입니다. 경험 많은 파트너의 공정 역량과 검사 체계를 활용하면 AI 글래스 PCBA 양산 목표를 효과적으로 달성할 수 있습니다.

FAQ

AI 글래스 PCBA 소형화에서 가장 중요한 목표는 무엇입니까?

PCB 크기 25×35mm 이하 유지가 핵심 목표입니다. 이 크기를 초과하면 어셈블리 수율이 65%로 급락하여 양산 성패를 결정합니다. 업계 데이터는 R&D 실패의 60%가 소형화 부족에서 비롯된다고 지적합니다.

리지드-플렉스 구조가 일반 PCB보다 AI 글래스에 적합한 이유는 무엇입니까?

일체형 구조가 커넥터와 케이블을 제거하여 접촉 불량을 원천 차단합니다. 충격·진동에 강하고 고주파 신호 손실을 최소화합니다. Bonysn은 IPC-6013 Class 3 기준으로 이 기판을 생산하고 있습니다.

초소형 부품 실장에서 수율을 높이는 구체적인 방법은 무엇입니까?

01005 부품 실장 정밀도 ±0.02mm 유지와 리플로우 프로파일 최적화가 필수입니다. SAP 공정으로 미세 선폭을 구현하고 AOI·X-ray 검사로 솔더 조인트 품질을 검증해야 합니다.

소형화 PCBA 재료 선택 시 가장 중요한 고려 사항은 무엇입니까?

리지드부와 플렉스부의 CTE 정합이 핵심입니다. 불일치 시 온도 변동에서 층간 분리가 발생하여 신뢰성에 직접적인 영향을 미칩니다. 저유전율·저손실 소재도 고주파 성능을 위해 필수적입니다.
